Siemens 6AG1314-1AG14-7AB0 SIPLUS S7-300 CPU 314

Описание

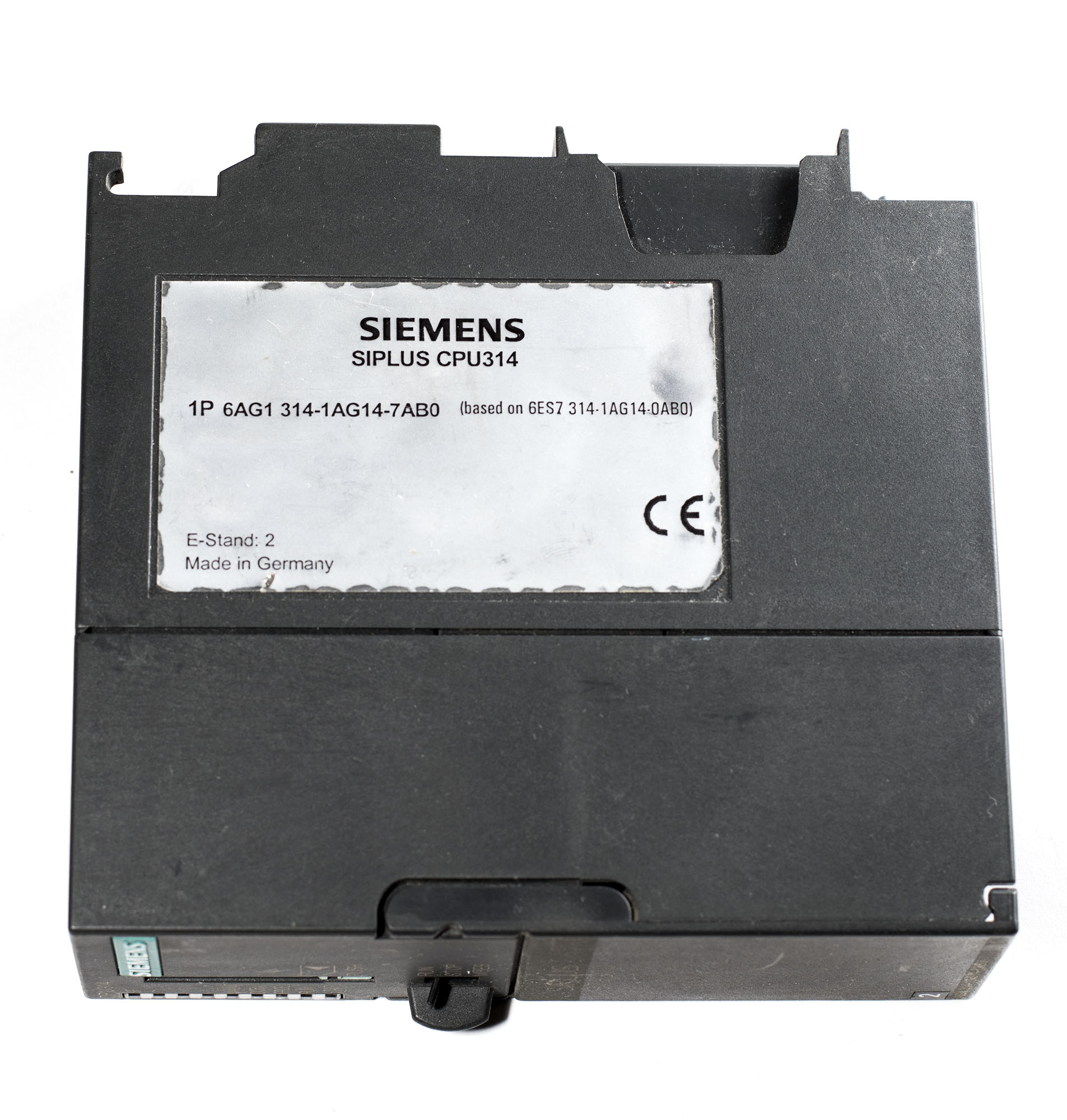

6AG1314-1AG14-7AB0 центральный процессор CPU 314 из семейства SIPLUS S7-300, представляющий собой защищенную версию стандартного процессора 6ES7314-1AG14-0AB0 с нанесенным конформным покрытием. Устройство предназначено для построения систем автоматизации в жестких промышленных условиях, где требуется повышенная стойкость к агрессивным средам, экстремальным температурам и механическим воздействиям. Процессор относится к классу защиты SIPLUS extreme и способен работать в средах с содержанием хлора и серы, при образовании конденсата, а также в условиях биологически, химически и физически активных веществ, характерных для установок вне помещений, неотапливаемых цехов и технологических процессов с агрессивными средами.

Центральный процессор оснащен встроенным источником питания 24 В DC и рабочей памятью объемом 128 КБ (эквивалентно примерно 43 К инструкций), что достаточно для программ среднего объема. Процессор отличается высокой производительностью при выполнении логических и арифметических операций с плавающей запятой: типовая битовая операция выполняется за 0.06 мс. Для связи с устройствами программирования, панелями оператора и другими контроллерами предусмотрен встроенный интерфейс MPI (Multi-Point Interface) на базе RS-485.

Для хранения программы, данных и прошивки требуется карта памяти Micro Memory Card (MMC), которая заказывается отдельно. Процессор поддерживает конфигурирование в среде STEP 7 версии V5.5 SP1 и выше (или V5.2 SP1 с обновлением HSP 218). Модульная конструкция S7-300 позволяет устанавливать CPU 314 на стандартную 35-миллиметровую DIN-рейку и расширять систему с помощью сигнальных и функциональных модулей.

Основные технические характеристики:

Эксплуатационные параметры и условия монтажа:

Процессор SIPLUS CPU 314 рассчитан на эксплуатацию в расширенном диапазоне температур от -25 до +70 °C с допускаемым появлением конденсата, что выгодно отличает его от стандартной версии (0…+60 °C). Конформное покрытие защищает электронные компоненты от воздействия агрессивных сред, содержащих хлор и серу, а также от биологически, химически и физически активных веществ. Устройство соответствует требованиям стандарта EN 50155 (температура T1, категория 1) для электронных приборов железнодорожного транспорта.

Степень защиты корпуса IP20 предполагает обязательную установку в закрытый распределительный шкаф. Монтаж осуществляется на стандартную DIN-рейку. При установке необходимо соблюдать правила защиты от электростатических разрядов (ESD) и обеспечивать достаточную вентиляцию внутри шкафа.

Схема подключения:

Подключение внешних устройств и сети осуществляется через интерфейс, расположенный на передней панели модуля.

1. Интерфейс MPI (X1): 9-контактный разъем SUB-D (розетка). Используется для подключения программатора (PG), панели оператора (OP) или организации многоточечной сети MPI. Максимальная скорость передачи — 187.5 кбит/с.
2. Слот для Micro Memory Card (MMC): Разъем на передней панели для установки карты памяти, необходимой для хранения программы и данных. Карта заказывается отдельно (например, 6ES7953-8LL31-0AA0 на 2 МБ или 6ES7953-8LP31-0AA0 на 8 МБ).
3. Питание: Встроенный блок питания 24 В DC. Напряжение подается на клеммы L+ и M блока питания CPU. Рекомендуется использовать внешнюю защиту цепей питания — миниатюрный автоматический выключатель на 2 А.

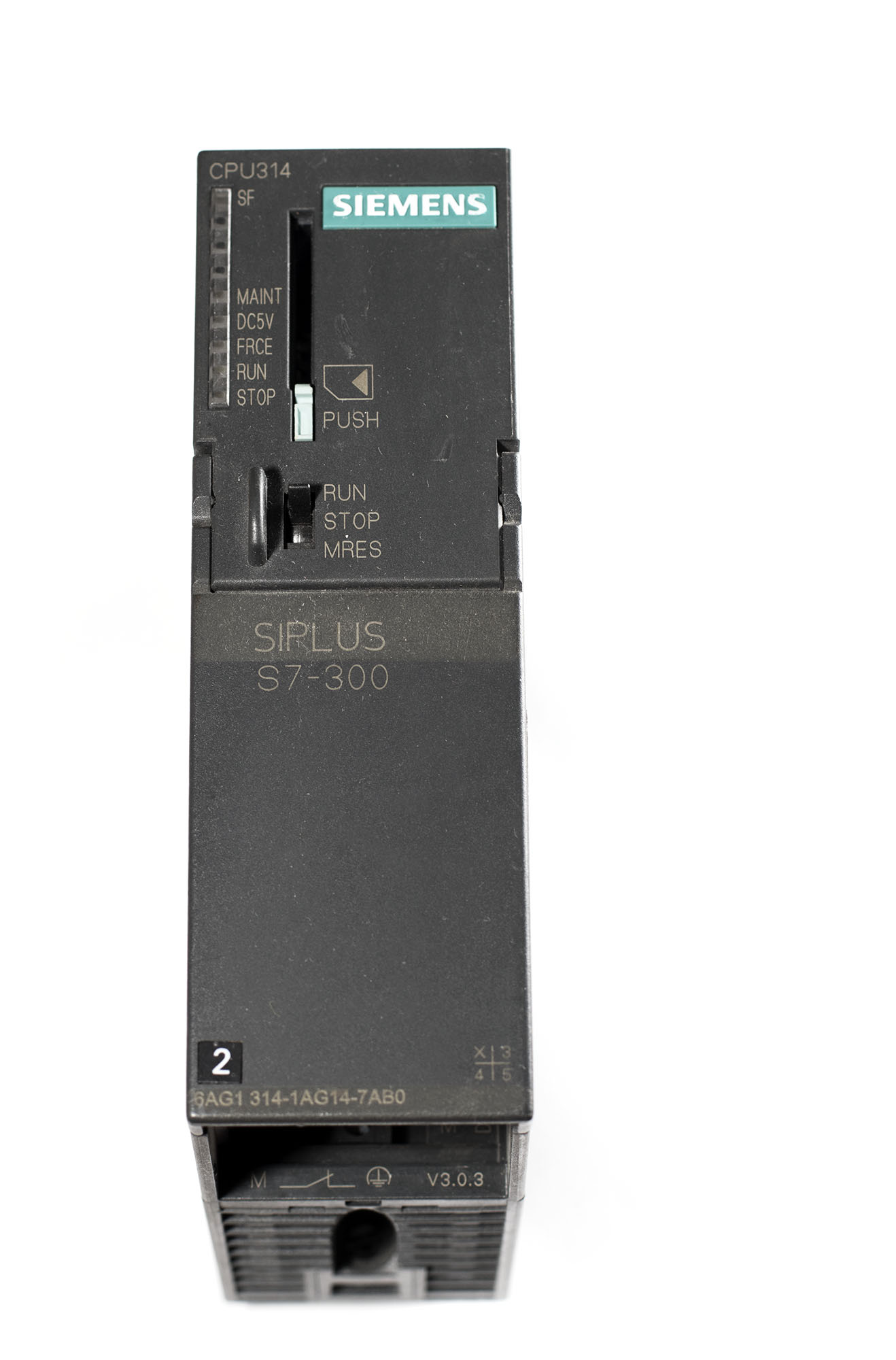

Органы управления и индикация:

На передней панели CPU расположены светодиодные индикаторы состояния (SF, BATF, DC5V, FRCE, RUN, STOP), отображающие текущий режим работы, наличие ошибок и состояние батареи. Переключение режимов работы (RUN/STOP/MRES) осуществляется с помощью механического ключа. Программирование и конфигурирование выполняются в среде STEP 7 V5.5 SP1 и выше (или V5.2 SP1 с обновлением HSP 218).

Типовые применения:

Центральный процессор SIPLUS CPU 314 применяется в составе систем автоматизации, эксплуатируемых в тяжелых условиях, где стандартные контроллеры S7-300 не могут обеспечить требуемую надежность:

• Химическая и нефтехимическая промышленность: управление технологическими процессами в средах с содержанием хлора и серы.
• Металлургия и горнодобывающая промышленность: автоматизация оборудования, эксплуатируемого в условиях повышенной запыленности, вибраций и агрессивных газов.
• Энергетика и подстанции: системы управления в неотапливаемых помещениях и наружных шкафах.
• Целлюлозно-бумажная промышленность: управление оборудованием в условиях высокой влажности и образования конденсата.
• Железнодорожный транспорт: системы автоматики на подвижном составе и в инфраструктурных объектах (соответствие EN 50155, температура T1, категория 1).
• Водоподготовка и водоочистка: насосные станции и очистные сооружения, эксплуатируемые в условиях повышенной влажности.

Информация для заказа и связанные компоненты:

• Артикул: 6AG1314-1AG14-7AB0.
• Базовый модуль (без покрытия): 6ES7314-1AG14-0AB0.
• Micro Memory Card (MMC): Заказывается отдельно (например, 6ES7953-8LL31-0AA0 на 2 МБ, 6ES7953-8LP31-0AA0 на 8 МБ).
• Сигнальные модули: SM 321 (дискретный ввод), SM 322 (дискретный вывод), SM 331 (аналоговый ввод), SM 332 (аналоговый вывод).
• Коммуникационные процессоры: CP 342-5 (PROFIBUS), CP 343-1 (Industrial Ethernet).
• Функциональные модули: FM 350-1, FM 350-2, FM 351, FM 352.
