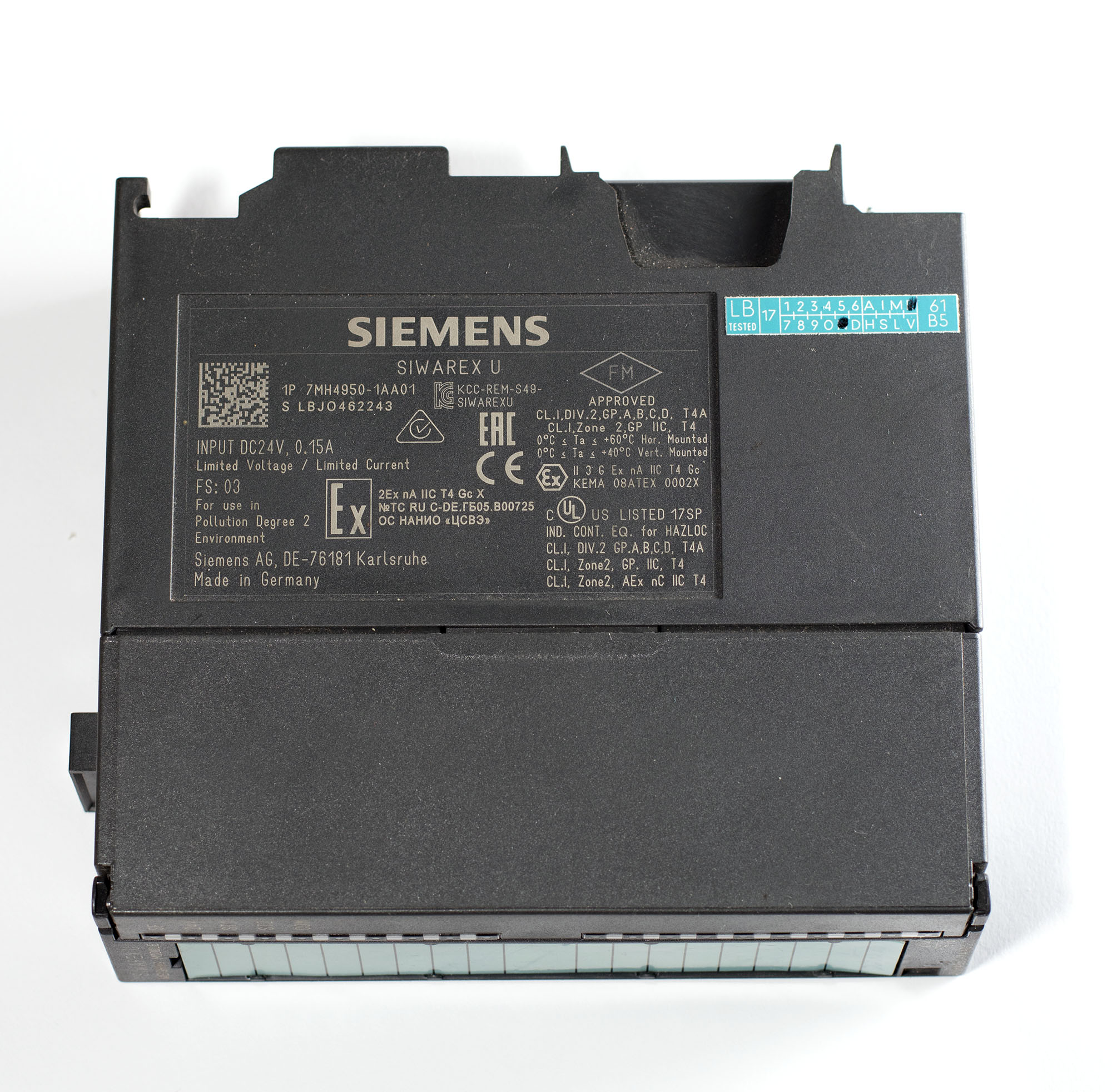

Siemens 7MH4950-1AA01 SIWAREX U 1 канал S7-300/ET200M
40 750 ₽
Siemens 7MH4950-1AA01: одноканальный SIWAREX U для SIMATIC S7-300 и ET 200M. Аналоговые тензодатчики, точность 0.05%, 16 бит, RS-232 и TTY.
Описание
Siemens 7MH4950-1AA01 — одноканальный весовой модуль SIWAREX U SIMATIC S7-300. Устройство предназначено для подключения одной весовой системы с аналоговыми тензодатчиками (полные мосты на тензорезисторах) и выполнения задач взвешивания и измерения силы. Модуль является полной заменой снятого с производства 7MH4601-1AA01 и полностью совместим с ним программно.
Модуль выполнен в формате функционального модуля (FM) S7-300 и устанавливается непосредственно на заднюю шину SIMATIC S7-300 или ET 200M. Подключение тензодатчиков и внешних устройств выполняется через 20-контактный фронтальный соединитель (заказывается отдельно). На корпусе расположены светодиодные индикаторы для диагностики.
Основные технические характеристики:
| Параметр | Значение |
|---|---|
| Производитель | Siemens AG |
| Серия / Семейство | SIMATIC S7 / SIWAREX U |
| Артикул (Part Number) | 7MH4950-1AA01 |
| Тип устройства | Одноканальный весовой модуль |
| Количество каналов | 1 (одна весовая система) |
| Совместимые системы | SIMATIC S7-300, ET 200M, S7-400 (через ET 200M) |
| Подключение тензодатчиков | Аналоговые тензодатчики (полные мосты, тензорезисторы) |
| Характеристика тензодатчика | до 4 мВ/В |
| Напряжение питания датчиков | 6 В DC |
| Точность | 0,05 % |
| Внутреннее разрешение | 65 000 (65 535) |
| Частота измерений | 50 измерений/с |
| Интерфейсы | RS232 (для ПК/SIWATOOL), TTY (для удалённого дисплея) |
| Напряжение питания модуля | 24 В DC |
| Потребляемый ток | 150 мА (макс.) |
| Потребление от внутренней шины | ≤ 100 мА |
| Степень защиты | IP20 |
| Монтаж | DIN-рейка (непосредственно на шину S7-300/ET 200M) |
| Габаритные размеры (Ш × В × Г) | 40 × 125 × 130 мм |
| Масса (нетто) | 0,21 кг |
| Рабочая температура (горизонтальный монтаж) | 0…+60 °C |
| Рабочая температура (вертикальный монтаж) | 0…+40 °C |
| Сертификация | ATEX 95, FM, cULus Haz. Loc. |
| Стандарты ЭМС | NAMUR NE21, часть 1; EN 61326 |
| Страна происхождения | Германия |
| Статус продукта | Активный |
Эксплуатационные параметры и условия монтажа:
Модуль рассчитан на эксплуатацию в диапазоне температур от 0 до +60 °C при горизонтальном монтаже. При вертикальном монтаже максимальная температура ограничена +40 °C. Степень защиты IP20 предполагает установку в закрытый распределительный шкаф. Монтаж выполняется непосредственно на заднюю шину S7-300 или ET 200M. Для работы в системах S7-400, PCS 7 и C7 модуль устанавливается в ET 200M. При установке необходимо соблюдать правила защиты от электростатических разрядов (ESD).
Схема подключения:
Подключение тензодатчиков и внешних устройств выполняется через 20-контактный фронтальный соединитель (обязательный аксессуар, артикул 6ES7392-1AJ00-0AA0).
| Подключение | Назначение |
|---|---|
| Тензодатчики | Подключаются к клеммам LC |
| RS232 | Связь с ПК через SIWATOOL и специальный кабель (7MH4607-8CA) |
| TTY | Подключение удалённого дисплея |
| Питание | 24 В DC |
Рекомендации по подключению:
- Для подключения тензодатчиков используйте распределительную коробку (7MH4710-1EA или 7MH4710-1BA).
- Соединение коробки с модулем выполняется специальным экранированным кабелем (7MH4702-8AG или 7MH4702-8AF для Ex-зон).
- Экраны подключаются к шине заземления через экранирующие элементы (6ES7390-5AA00-0AA0, 6ES7390-5CA00-0AA0).
- Для связи с ПК через RS232 требуется USB/RS232-преобразователь (рекомендуется ATEN UC-232A).
Программное обеспечение:
- SIWATOOL — ПО для настройки и калибровки весов через RS232.
- STEP 7 / TIA Portal — интеграция модуля в проект автоматизации.
- SIWAREX U для PCS 7 — пакет конфигурирования (артикул 7MH4950-3AK62).
Типовые применения:
- Взвешивание бункеров и силосов — измерение уровня сыпучих материалов.
- Платформенные весы — контроль веса товаров и тары.
- Контроль нагрузки на конвейерах — измерение веса материала на ленте.
- Крановые весы — контроль веса поднимаемого груза.
- Защита от перегрузки — контроль веса в промышленных лифтах и прокатных станах.
- Взвешивание в потенциально взрывоопасных зонах (с использованием SIWAREX IS).
Информация для заказа и связанные компоненты:
| Наименование | Артикул / Описание |
|---|---|
| Модуль SIWAREX U (одноканальный) | 7MH4950-1AA01 |
| Модуль SIWAREX U (двухканальный) | 7MH4950-2AA01 |
| 20-контактный фронтальный соединитель (обязательный) | 6ES7392-1AJ00-0AA0 |
| Кабель RS232 для связи с ПК | 7MH4607-8CA |
| Распределительная коробка для тензодатчиков (нержавеющая сталь) | 7MH4710-1EA |
| Распределительная коробка для тензодатчиков (алюминий) | 7MH4710-1BA |
| Удлинительная коробка для тензодатчиков | 7MH4710-2AA |
| Соединительный кабель (оранжевый) | 7MH4702-8AG |
| Соединительный кабель для взрывоопасных зон (синий) | 7MH4702-8AF |
| Экранирующий элемент для шины заземления | 6ES7390-5AA00-0AA0 |
| Экранирующий соединитель | 6ES7390-5CA00-0AA0 |
| Программное обеспечение | SIWATOOL |
Примечание: модуль 7MH4950-1AA01 является прямой заменой снятого с производства 7MH4601-1AA01. Отличие: напряжение питания тензодатчиков снижено с 10 В до 6 В. Для получения полной технической документации обращайтесь к официальным дистрибьюторам Siemens.
Детали
| Состояние | Б/у |
|---|
FAQs
Раздел часто задаваемых вопросов по одноканальному модулю SIWAREX U (7MH4950‑1AA01)
1. Какие коды ошибок выводит модуль и что они означают?
Диагностические сообщения модуля доступны через диагностический буфер CPU или через FB SIWA_U. Вот основные коды:- 0 — превышение диапазона сигнала тензодатчика. Измерьте напряжение на датчике мультиметром и убедитесь, что характеристика совпадает с той, что задана в DR3.
- 1 — напряжение на измерительной линии упало ниже допустимого минимума. Возможные причины: большое падение напряжения в кабеле до распределительной коробки, обрыв, отсутствие перемычек при 4-проводной схеме, короткое замыкание.
- 2 — сработал сторожевой таймер (watchdog). Модуль нужно перезапустить. Если ошибка возвращается, обращайтесь в сервис.
- 3, 4 — сбой EEPROM. Скорее всего, модуль неисправен.
- 5 — ошибка RAM. Вероятна неисправность модуля.
- 6 — сбой АЦП. Попробуйте перезагрузку; если не помогло, замена.
- 7 — переполнение при расчёте веса. Текущие параметры выводят результат за границы 15-битного знакового диапазона.
- 8 — нет внешнего питания 24 В.
2. Почему новый модуль показывает вес «0 кг» и как это исправить?
Новый SIWAREX U из коробки не откалиброван, поэтому до калибровки он всегда будет показывать ноль. Если вы меняли неисправный модуль, самый простой путь - скопировать калибровочные данные со старого через SIWATOOL (меню Communication - Receive all data), сохранить в файл, а затем подключиться к новому и передать данные (Communication - Send all data). Если со старого данные не читаются, придётся калибровать заново.3. Как выполнить калибровку с помощью SIWATOOL?
Порядок такой:- Запустите SIWATOOL и подключитесь к модулю (Online).
- Прочитайте данные из модуля (Receive Data).
- На вкладке Scale Parameters впишите вес калибровочного груза в поле Adjustment Weight.
- Отправьте DR3/DR4 в модуль.
- При пустой платформе подайте команду «Calib zero point» (Zero Valid).
- Положите калибровочный груз и подайте «Calib defined weight» (Adjustment weight valid).
- Проверьте показания, при необходимости поправьте.
4. Что такое теоретическая калибровка и когда её применять?
Теоретическая калибровка (Ajustage theorique) позволяет задать характеристику весов по паспортным данным тензодатчиков, не используя физические гири. В SIWATOOL на вкладке «Theoret. Adjustment» нужно указать суммарную номинальную нагрузку всех датчиков и их чувствительность (например, 2 мВ/В). Модуль построит кривую взвешивания по этим значениям. Смысл метода в том, что он выручает, когда установить калибровочные гири невозможно или нецелесообразно. После такой калибровки хорошо бы проверить точность контрольным грузом и, если нужно, подкрутить «Adjustment digits 1».5. Как подключить 4-проводной тензодатчик?
Для 4-проводной схемы перемычками соедините SENSE+ с EXC+ и SENSE- с EXC- - на стороне распределительной коробки или прямо на клеммах модуля. Это компенсирует падение напряжения на подводящих проводах. Если у вас 6-проводная схема, перемычки не нужны: модуль сам учитывает падение напряжения в линии.6. Почему модуль не подключается к SIWATOOL через USB/RS232-адаптер?
Многие USB/RS232-адаптеры просто не подходят для работы с SIWATOOL. Siemens рекомендует ATEN UC-232A; как альтернативу можно взять DTECH 5002A или 5001A. Заодно проверьте распайку кабеля: на 9-контактном разъёме ПК контакты 3, 5 и 2 должны идти на клеммы 3, 4 и 5 модуля соответственно.7. Что делать, если горит красный светодиод SF, а вес зафиксирован на одном значении?
Красный SF (System Fault) говорит о аппаратной или системной ошибке. Если показания застыли на одном числе, виноват либо контроль предельного значения (Control Limit Exceeded), либо сбой в аналоговом тракте. Посмотрите диагностический буфер CPU, прочитайте DR31/DR32 и найдите код ошибки. И проверьте, нет ли обрыва или замыкания в цепях тензодатчиков.8. Почему после замены модуля 7MH4601-1AA01 на 7MH4950-1AA01 вес стал показываться неверно?
Программно оба модуля совместимы, но есть аппаратная разница: старый подавал на тензодатчики 10 В, новый - 6 В. Если вы просто перенесли калибровочные данные со старого без повторной калибровки, показания поедут. Нужно либо перекалибровать, либо вручную скорректировать калибровочные коэффициенты под новое напряжение.9. Какие светодиодные индикаторы есть на модуле и что они означают?

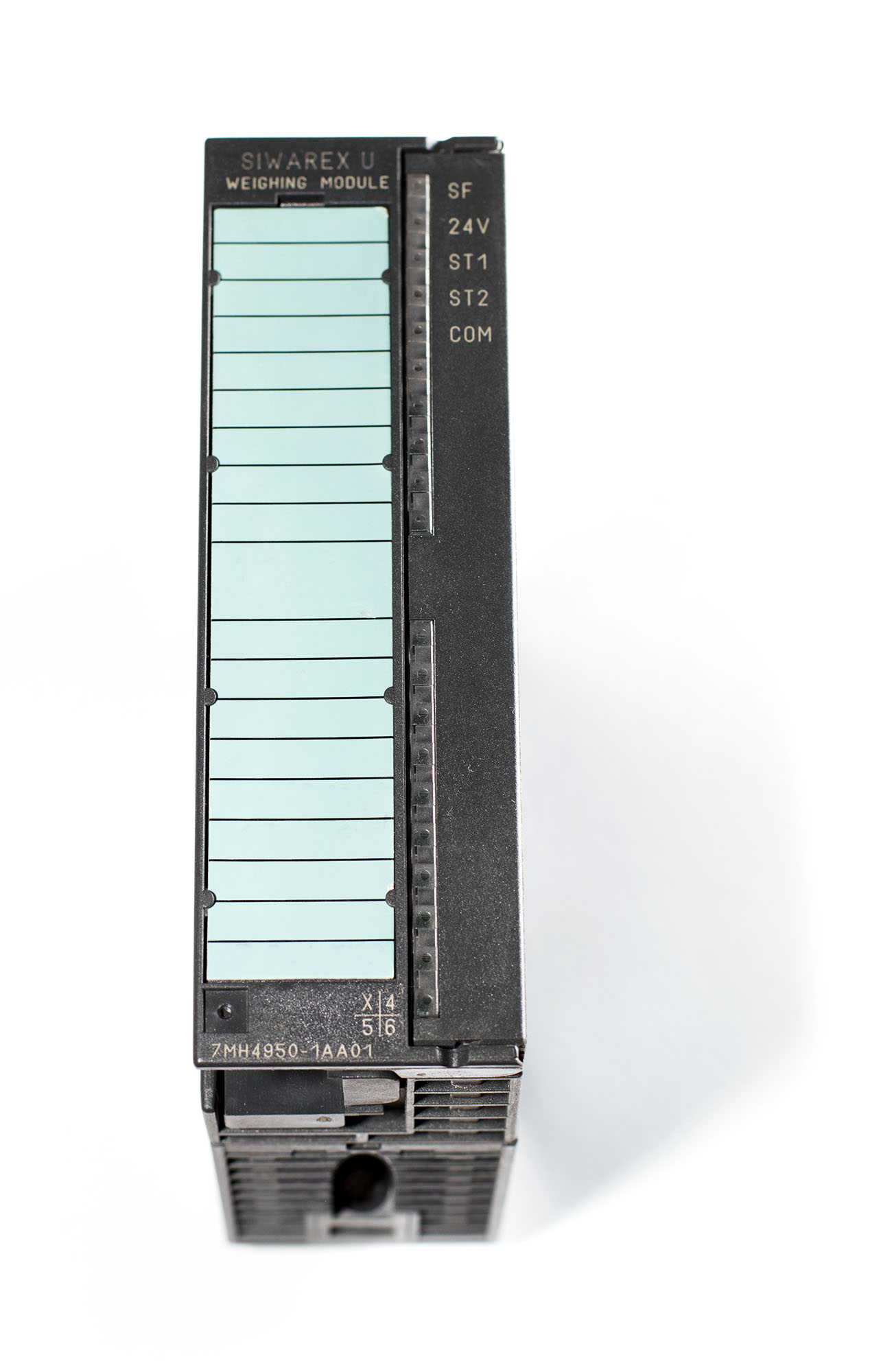

- SF (красный) - системная ошибка, аппаратная или функциональная. В штатном режиме должен быть погашен.
- 24V (зелёный) - есть внешнее питание 24 В. Должен гореть постоянно.
- ST1, ST2 (зелёные) - состояние каналов. В одноканальном модуле используется ST1. Если светодиод не горит, канал неактивен или что-то пошло не так.
