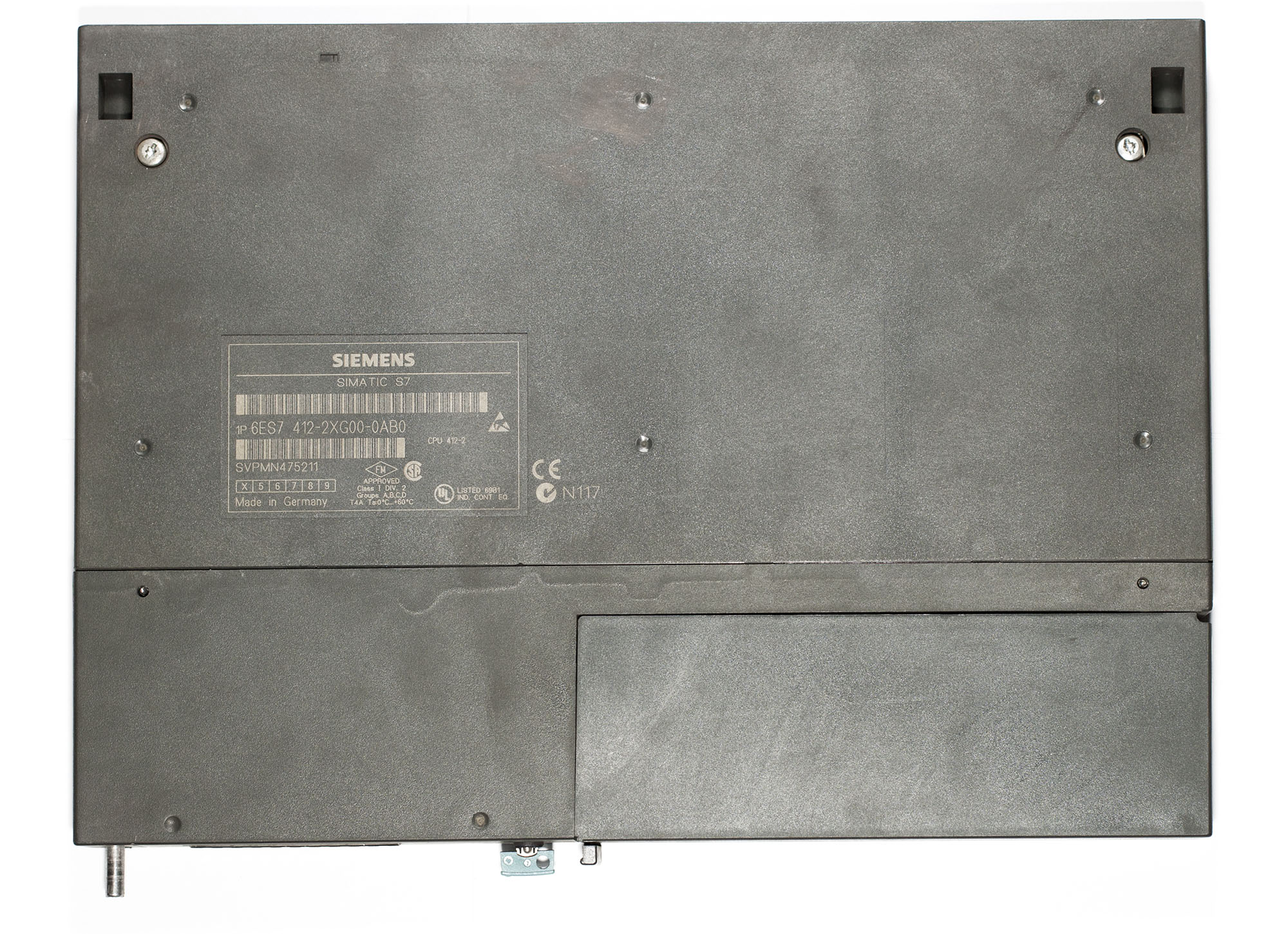

Siemens Simatic S7-400 CPU PLC 6ES7 412-2XG00-0AB0

Описание

6ES7412-2XG00-0AB0 центральный процессор начального уровня из семейства SIMATIC S7-400, модель CPU 412-2. Устройство предназначено для построения экономичных систем автоматизации средней сложности, где требуется высокая вычислительная мощность, развитые коммуникационные возможности и модульная архитектура. Процессор является базовым в линейке S7-400 и оптимально подходит для приложений, не предъявляющих критичных требований к объёму памяти и скорости выполнения, но использующих преимущества централизованного и распределённого ввода-вывода на базе PROFIBUS.

Центральный процессор оснащён рабочей памятью общим объёмом 256 КБ, которая поровну разделена между кодом программы (128 КБ) и данными (128 КБ). Битовая производительность составляет 0.2 мкс, что обеспечивает быстрое выполнение логических операций. Для связи с устройствами распределённого ввода-вывода, панелями оператора и другими контроллерами предусмотрены два интерфейса: первый — комбинированный MPI/DP со скоростью передачи до 12 Мбит/с, второй — выделенный PROFIBUS DP. Процессор поддерживает работу в качестве ведущего (Master) и ведомого (Slave) устройства на шине PROFIBUS DP.

Модульная конструкция S7-400 позволяет устанавливать CPU 412-2 в стандартные монтажные стойки (UR1, UR2) и расширять систему сигнальными модулями (SM), функциональными модулями (FM) и коммуникационными процессорами (CP) через внутреннюю шину. Процессор питается от шины через системный блок питания, внешний источник 24 В DC не требуется.

Основные технические характеристики:

Эксплуатационные параметры и условия монтажа:

Процессор предназначен для эксплуатации в диапазоне температур от 0 °C до +60 °C при относительной влажности до 95% без конденсации. Степень защиты корпуса IP20 предполагает обязательную установку в закрытый распределительный шкаф. Монтаж осуществляется в стандартную стойку S7-400 (UR1 или UR2) с подключением к внутренней шине через разъем на задней панели. При установке необходимо соблюдать правила защиты от электростатических разрядов (ESD) и обеспечивать достаточную вентиляцию внутри шкафа.

Схема подключения:

Подключение внешних устройств и сети осуществляется через интерфейсы, расположенные на передней панели модуля.

1. Интерфейс MPI/DP (X1): 9-контактный разъем SUB-D (розетка). Используется для подключения программатора, панели оператора или для организации сети PROFIBUS-DP. Максимальная скорость передачи — 12 Мбит/с.
2. Интерфейс PROFIBUS DP (X2): Второй 9-контактный разъем SUB-D (розетка) для организации выделенной сети PROFIBUS-DP с распределенной периферией или другими master/slave-устройствами.
3. Питание: Напряжение 5 В DC и 24 В DC подается на модуль через внутреннюю шину стойки S7-400 от системного блока питания.

Рекомендации по подключению:

• Для подключения к сети PROFIBUS используйте стандартный экранированный кабель с разъемами Siemens с интегрированной терминацией.
• Длина кабеля и количество узлов в сети должны соответствовать спецификациям PROFIBUS.
• Перед установкой или извлечением модуля обязательно отключите питание стойки.

Органы управления и настройка:

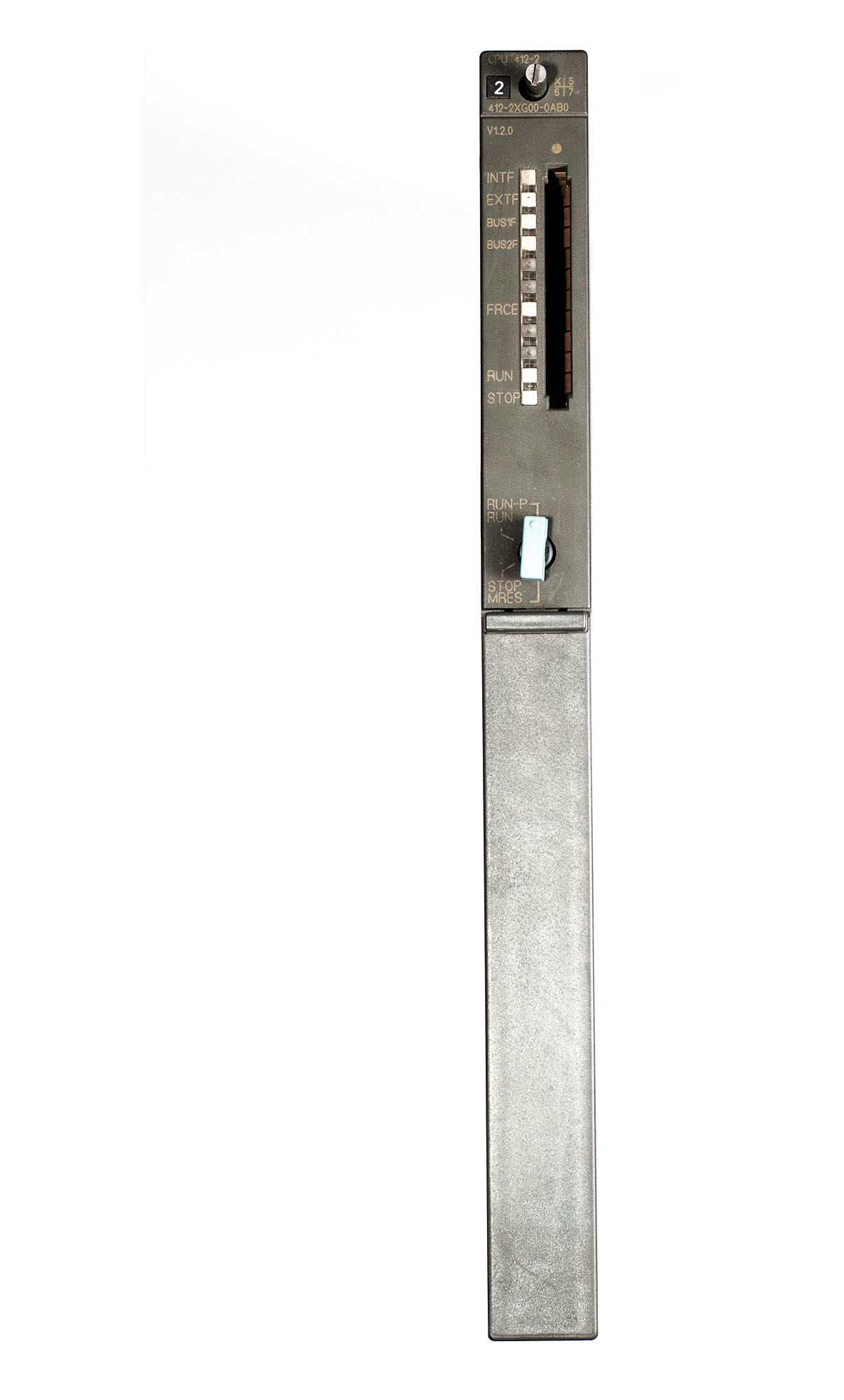

На передней панели CPU расположены светодиодные индикаторы состояния (RUN, STOP, BUSF, FRCE, MAINT и другие), отображающие текущий режим работы, наличие ошибок и активность интерфейсов. Переключение режимов работы (RUN/STOP/MRES) осуществляется с помощью механического ключа. Программирование и конфигурирование выполняются в среде STEP 7 V5.3 SP2 или выше.

Практический пример настройки конфигурации процессора в Siemens Simatic Step7.

Запустите среду Simatic Manager и выберите пункт меню File→New… В открывшемся диалоговом окне введите имя и расположение проекта, после чего нажмите кнопку OK.

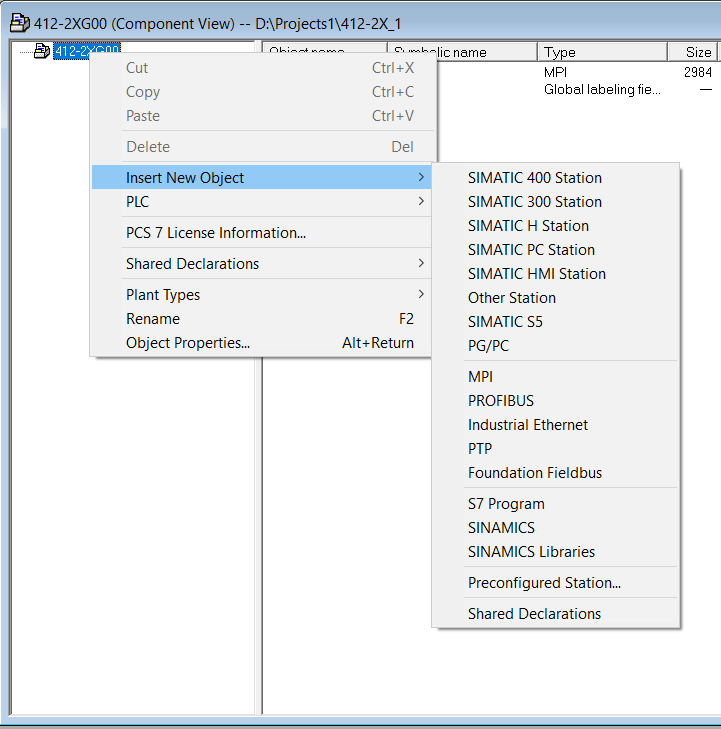

После того, как появится окно с пустым проектом, щёлкните правой кнопкой мыши по корню проекта и выберите Insert new object → Simatic 400 station.

Настройка конфигурации процессора 6ES7 412-2XG00-0AB0 в Siemens Simatic Step7

Откройте появившуюся станцию S7-400 двойным щелчком мыши и войдите в пункт Hardware.

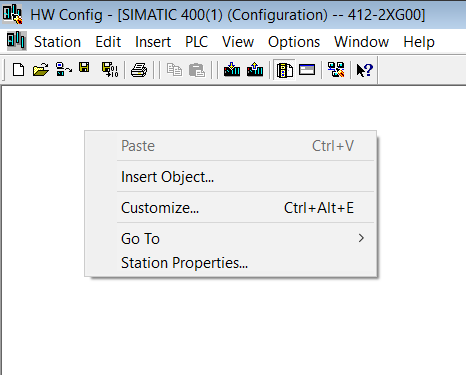

В открывшемся редакторе Hardware Config щёлкните по пустому полю правой кнопрой мыши и выберите Insert Object…, как на рисунке ниже:

Настройка конфигурации процессора 6ES7 412-2XG00-0AB0 в Siemens Simatic Step7

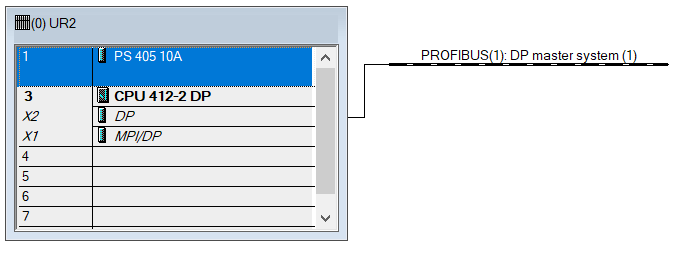

Выберите пункт Simatic 400 → UR2. Это добавит стойку 6ES7400-1JA01-0AA0 UR2 в Ваш проект. Стойка является основой, в которую можно добавить остальные модули. Из каталога справа добавьте блок питания 10А 6ES7407-0KA01-0AA0 PS407и процессор 6ES7 412-2XG00-0AB0. На данный момент Ваша конфигурация должна выглядеть следующим образом:

Настройка конфигурации процессора 6ES7 412-2XG00-0AB0 в Siemens Simatic Step7

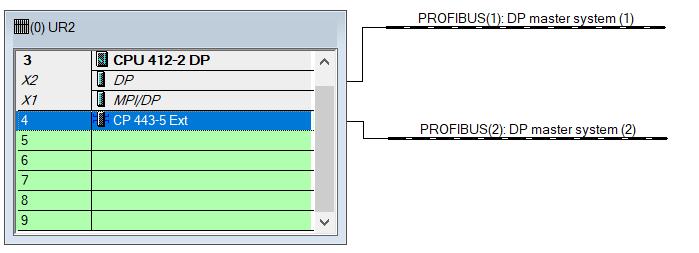

Далее следует добавить коммуникационный процессор 6GK7443-5DX05-0XE0 CP 443-5. Если открыть процессор двойным щелчком по нему и на вкладке «Operating Mode» щёлкнуть по пункту DP Master, то на схеме появится вторая сеть Profibus.

Настройка конфигурации процессора 6ES7 412-2XG00-0AB0 в Siemens Simatic Step7

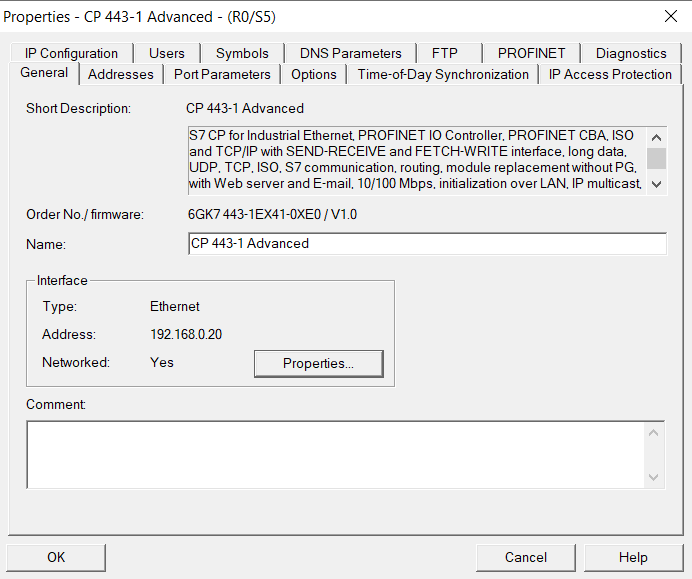

Для подключения к сети Industrial Ethernet и Profinet используется SIMATIC NET CP 443-1 6GK7443-1EX41-0XE0. Пример настройки показан на рисунке ниже:

Настройка конфигурации процессора 6ES7 412-2XG00-0AB0 в Siemens Simatic Step7

При необходимости обрабатывать дискретные входные сигналы, можно добавить модуль SM 421, 32DI, 24 В DC 6ES7421-1BL01-0AA0.

На этом первоначальную настройку можно считать законченной и переходить к разработке программы.

Типовые применения:

Центральный процессор CPU 412-2 применяется в составе систем автоматизации на базе SIMATIC S7-400 для решения задач среднего уровня сложности:

• Автоматизация технологических процессов в машиностроении и станкостроении.
• Построение распределенных систем управления (DCS) и систем диспетчерского контроля.
• Управление конвейерными системами, насосными станциями и вентиляционными установками.
• Интеграция в системы локального и распределенного ввода-вывода на основе PROFIBUS DP.
• Химическая, нефтехимическая и пищевая промышленность.
