Siemens 6ES7321-1FF01-0AA0 SM321 8DI 120/230В AC

Name: Siemens 6ES7321-1FF01-0AA0 SM321 8DI 120/230В AC
Brand: S7-300
SKU: 2164
Price: 7500 RUB
Availability: InStock

7 500 ₽

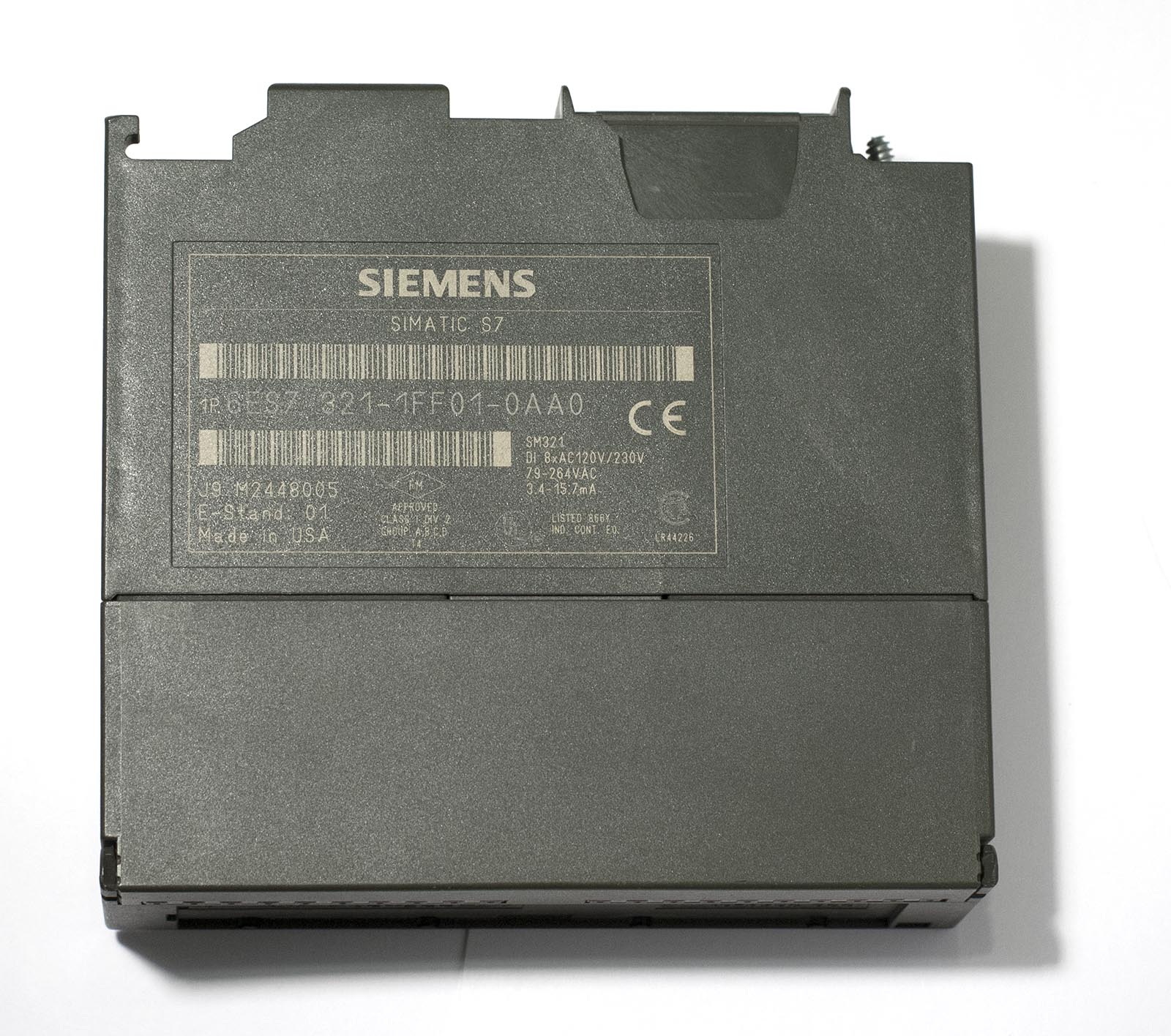

Модуль дискретного входа SM 321 для SIMATIC S7-300. 8 входов, 120/230В AC, оптическая изоляция, 20-полюсный фронтальный соединитель, 4 Вт, -25…+60 °C.

Категория: Модули ввода-вывода Бренд: S7-300, Siemens

Описание

6ES7321-1FF01-0AA0 модуль дискретного ввода из семейства SM 321 для систем автоматизации SIMATIC S7-300 и станций распределенного ввода-вывода ET 200M. Устройство предназначено для подключения до 8 дискретных датчиков с выходным напряжением 120/230 В переменного тока и обеспечивает гальваническую (оптическую) изоляцию между полевыми цепями и внутренней шиной контроллера.

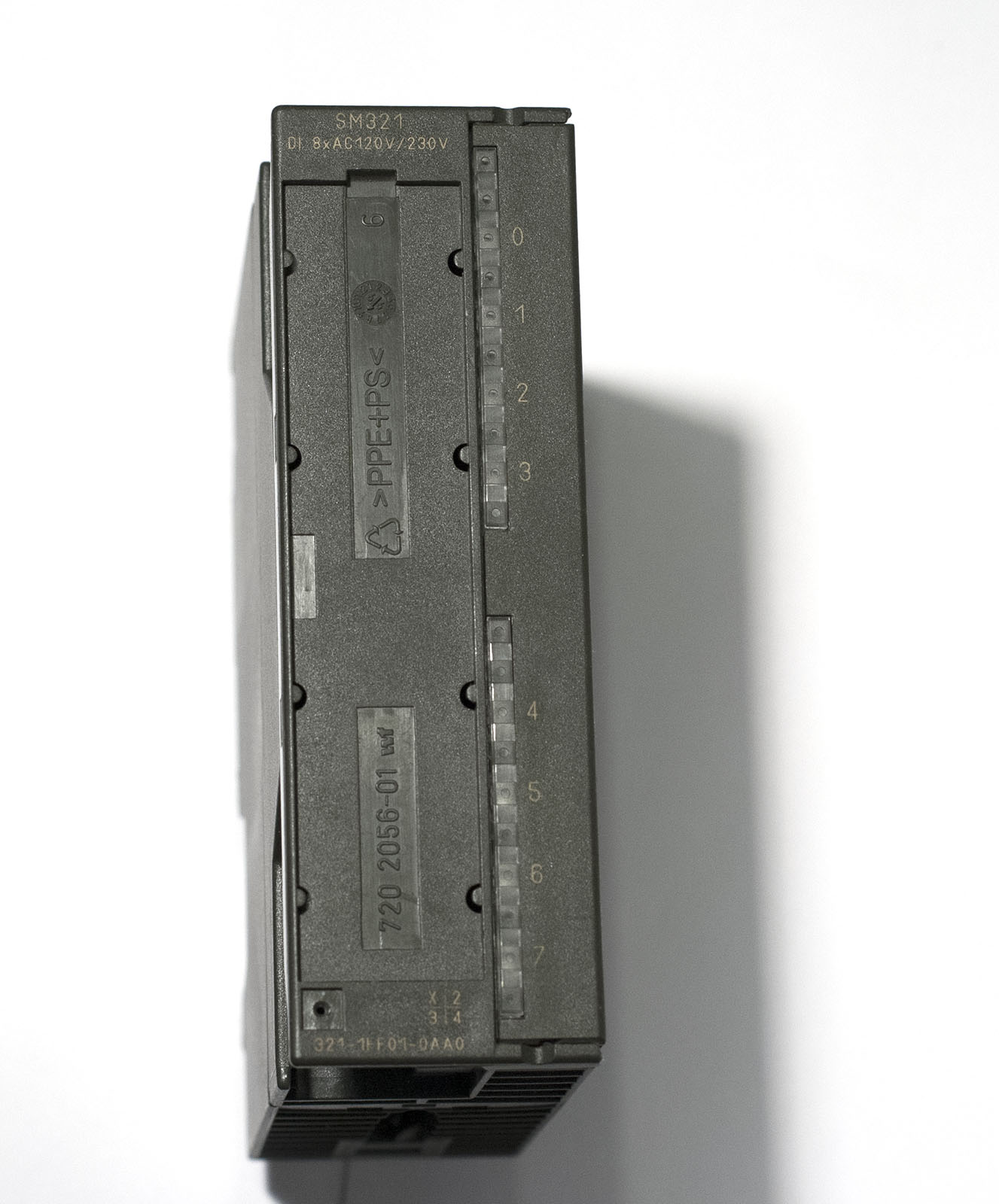

Модуль выполнен в компактном пластиковом корпусе формата S7-300 шириной 40 мм и занимает один слот в монтажной стойке. На передней панели расположены 8 зеленых светодиодов для индикации состояния каждого входа, а также слот для 20-полюсного фронтального соединителя (заказывается отдельно). Модуль поддерживает подключение стандартных переключателей и двухпроводных бесконтактных датчиков переменного тока (BERO).

Основные технические характеристики:

Параметр	Значение
Производитель / Серия	Siemens / SIMATIC S7-300 SM 321
Артикул (Part Number)	6ES7321-1FF01-0AA0
Тип устройства	Модуль дискретного ввода (Digital Input Module)
Количество входов	8, потенциально изолированные (оптическая изоляция)
Номинальное входное напряжение	120/230 В AC (переменный ток)
Диапазон входного напряжения	88…264 В AC (47…63 Гц)
Уровень логического «0»	0…40 В AC
Уровень логической «1»	79…264 В AC
Входной ток (при 120 В / 230 В)	6 мА / 11 мА
Входная задержка (0→1, 1→0)	25 мс (тип.)
Потребление от шины (5 В DC)	30 мА (тип.)
Рассеиваемая мощность	4 Вт (тип.)
Изоляция (каналы — шина)	Оптическая, испытательное напряжение 4000 В (среднеквадратичное)
Фронтальный соединитель	20-полюсный (заказывается отдельно, например, 6ES7392-1AJ00-0AA0)
Светодиодная индикация	Зеленый светодиод для каждого канала (состояние сигнала)
Степень защиты	IP20
Диапазон рабочих температур	-25…+60 °C
Температура хранения	-40…+70 °C
Габаритные размеры (Ш × В × Г)	40 × 125 × 120 мм
Масса (нетто)	~240–258 г
Сертификация	CE, UL, CSA, FM, ATEX
Страна происхождения	Германия

Эксплуатационные параметры и условия монтажа:

Модуль предназначен для эксплуатации в диапазоне температур от -25 до +60 °C при относительной влажности до 95% без конденсации. Степень защиты IP20 предполагает обязательную установку в закрытый распределительный шкаф. Монтаж осуществляется на стандартную 35-миллиметровую DIN-рейку в составе стойки контроллера S7-300 или станции ET 200M.

При установке необходимо соблюдать правила защиты от электростатических разрядов (ESD). Для подключения внешних цепей обязателен 20-полюсный фронтальный соединитель (например, 6ES7392-1AJ00-0AA0 с винтовыми зажимами). Модуль поддерживает «горячую» замену (hot swap) при использовании в станциях ET 200M с активными шинными модулями.

Схема подключения:

Подключение датчиков осуществляется через 20-полюсный фронтальный соединитель.

Подключение датчиков:

Стандартные переключатели и кнопки: Подключаются непосредственно к клеммам входа и общей точки (COM) для каждой группы из 8 каналов.
Двухпроводные бесконтактные датчики переменного тока (BERO): Поддерживаются без дополнительных согласующих устройств.
Входной сигнал: Номинальное входное напряжение — 120/230 В AC (допустимый диапазон: 88–264 В AC).

Питание:

Питание модуля: Осуществляется от шины S7-300 (5В DC), потребляемый ток — не более 30 мА. Внешний источник питания для модуля не требуется.

Типовые применения:

Модуль SM 321 (6ES7321-1FF01-0AA0) используется в системах промышленной автоматизации для контроля состояния оборудования с выходным сигналом 120/230 В переменного тока:

Легкая промышленность и машиностроение: контроль конечных выключателей, реле, контакторов.
Конвейерные и упаковочные линии: определение положения объектов и состояния приводов.
Станкостроение: мониторинг блокировочных выключателей и защитных ограждений.
Системы управления зданиями (BMS): контроль состояния насосов, вентиляторов, компрессоров.
Энергетика и подстанции: сбор данных о положении коммутационных аппаратов.
Химическая и нефтехимическая промышленность: интеграция с устройствами, имеющими выход 230 В AC (включая взрывозащищенные исполнения с сертификацией ATEX).

Информация для заказа и связанные компоненты

Артикул: 6ES7321-1FF01-0AA0.
Фронтальный соединитель (20-полюсный, винтовые зажимы): 6ES7392-1AJ00-0AA0.
Фронтальный соединитель (20-полюсный, пружинные зажимы): 6ES7392-1BJ00-0AA0.
Модули дискретного вывода (аналогичная серия): SM 322 (6ES7322-1FH00-0AA0, 16DO 120/230 В AC).
Аналоговые модули ввода: SM 331 (6ES7331-7KF02-0AB0).
Центральные процессоры S7-300: CPU 312, 314, 315-2 DP, 317-2 DP.
Интерфейсный модуль ET 200M: IM 153-2 (PROFIBUS DP) или IM 153-4 (PROFINET IO).

Детали

Состояние	Б/у

FAQs

Часто задаваемые вопросы по модулю дискретного ввода SM 321 (6ES7321-1FF01-0AA0)

Можно ли подключать к разным входам модуля сигналы от разных фаз трёхфазной сети 230 В?

Да, благодаря оптической изоляции каналы гальванически развязаны. Вы можете подавать сигналы с фаз L1, L2 и L3 на разные входы одного модуля. Важное условие: общая точка (COM) для каждого канала должна соответствовать той же фазе, что и сигнальный провод. Нельзя объединять нейтрали разных фаз в одной клеммной колодке.

Нужны ли внешние предохранители для защиты входных цепей?

Настоятельно рекомендуется установить по одному быстродействующему предохранителю на каждый канал, особенно если датчики расположены на значительном удалении или есть риск короткого замыкания проводки. Номинал предохранителя 0,1–0,2 А (с запасом по току, типичный входной ток 6–11 мА). Это защитит модуль от выхода из строя при аварии в полевой цепи.

Как проверить работоспособность канала без подключения к контроллеру?

Подайте на входные клеммы канала напряжение 230 В (или 120 В) через однополюсный автомат или кнопку. Если канал исправен, соответствующий зелёный светодиод на лицевой панели модуля должен загореться. Отсутствие свечения при поданном напряжении говорит о неисправности канала или обрыве внутренней цепи.

Что делать, если все светодиоды каналов тускло светятся, когда на входах нет сигнала?

Это явление возникает из-за наведённого потенциала на длинных линиях, проложенных рядом с силовыми кабелями. Подключите к входам экранированный кабель и заземлите экран со стороны модуля. Если проблема остаётся, подключите параллельно каждому входу RC-цепочку (резистор 47 кОм/0,5 Вт и конденсатор 0,1 мкФ/250 В AC) для подавления наводок.

Можно ли использовать этот модуль для ввода сигналов постоянного тока 24 В?

Нет, входы рассчитаны исключительно на переменное напряжение 88–264 В AC. Подача постоянного напряжения не приведёт к правильному распознаванию логического уровня, а в худшем случае может вызвать перегрев входных цепей. Для сигналов 24 В DC используйте модули SM 321 с маркировкой DC (например, 6ES7321-1BL00-0AA0).

Как заменить модуль без остановки процесса?

В стандартной стойке S7-300 горячая замена не поддерживается — необходимо выключить питание всей стойки. В распределённой станции ET 200M с активными шинными модулями (Active Bus Modules) замена возможна без обесточивания, но только для определённых конфигураций. Перед извлечением убедитесь, что модуль деактивирован в программе, и соблюдайте меры безопасности при работе с напряжением 230 В.

Какое сечение провода и момент затяжки клемм рекомендуются?

Используйте медный провод сечением 0,5–1,5 мм². Для винтовых зажимов момент затяжки должен составлять 0,5–0,8 Н·м. Многожильные провода следует оконцевать втулочными наконечниками. Слабая затяжка приводит к нагреву и окислению контактов.

Как интерпретировать мигание красного светодиода SF (групповая ошибка)?

Светодиод SF загорается, если модуль не сконфигурирован или обнаружена аппаратная неисправность. Обычно это происходит после замены модуля без загрузки конфигурации. Подключитесь к CPU через STEP 7, откройте диагностический буфер и загрузите актуальную аппаратную конфигурацию. Если SF горит постоянно после правильной конфигурации, модуль неисправен.

Какая максимальная длина неэкранированного кабеля до датчика?

Для неэкранированного кабеля максимальная длина составляет 600 м, для экранированного — 1000 м. Однако при длине более 100 м рекомендуется применять экранированную витую пару и прокладывать её отдельно от силовых кабелей, чтобы избежать электромагнитных наводок.

Как продлить срок службы светодиодной индикации?

Светодиоды имеют практически неограниченный срок службы, но их яркость может снижаться при длительной работе в условиях высоких температур (выше +50 °C). Чтобы сохранить яркость, обеспечьте вентиляцию шкафа и не устанавливайте модуль вплотную к источникам тепла. Замена светодиодов не предусмотрена — при выходе из строя заменяется модуль целиком.
